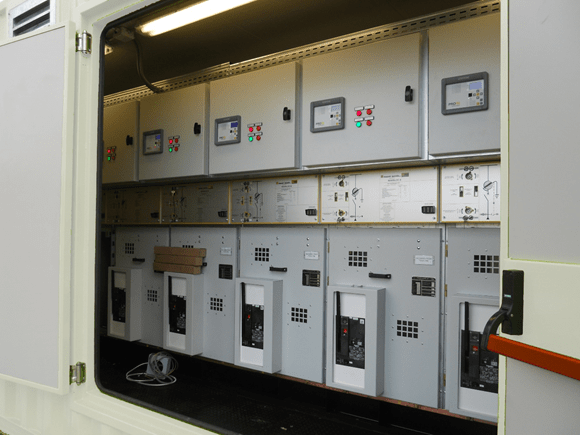

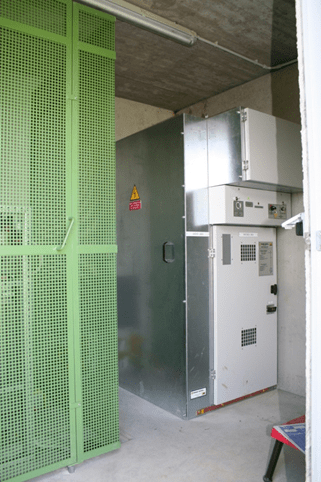

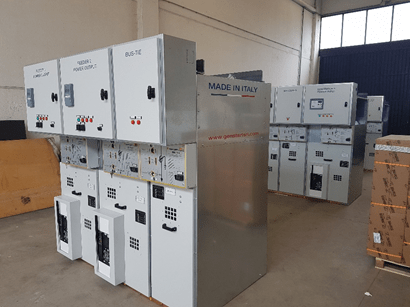

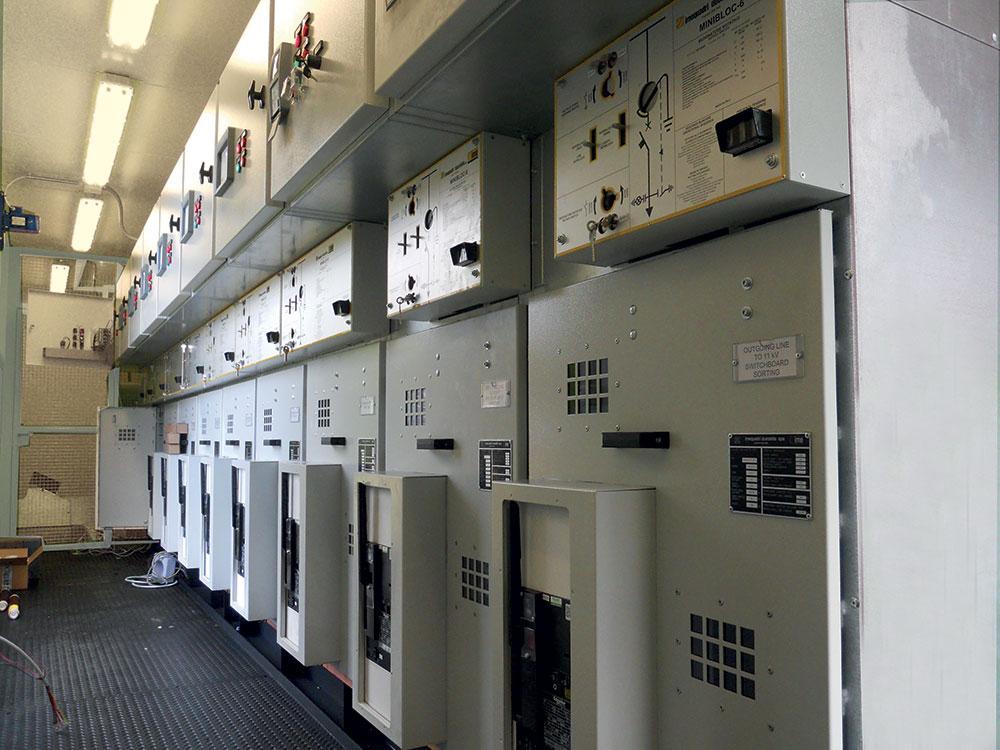

Quadri media tensione
Questi quadri sono installati in ambiti industriali, per la distribuzione dell’energia elettrica in media tensione, sono costituti da scomparti modulari accoppiabili che trovano impiego in cabine di trasformazione per il comando e la protezione di linee, trasformatori, motori, nella distribuzione di energia elettrica, nelle reti di società elettriche di distribuzione e nelle reti industriali
Caratteristiche elettriche:
- Tensione Nominale fino = 12 – 17.5 – 24 kV
- Tensione Nominale d’isolamento = 28 – 38 – 50 kV
- Tensione di tenuta ad impulso = 75 – 95 – 125
- Frequenza Nominale = 50 – 60Hz
- Correnti nominali delle sbarre principali = 400 – 630 – 800 – 1250A
- Corrente termica nominale degli interruttori di manovra -sezionatori = 400 – 630A
- Corrnte termica nominale = 400 – 630 – 1250A
- Corrente ammissibile nominale di breve durata Ik (1s) = 12,5 -16 – 20 – 25 kA
- Correnti di picco Ip = 31.5 – 40 – 50 – 62.5 kA
- Corrente di tenuta arco interno per (1s) – (IAC AFLR su richiesta)
- Grado di protezione a porte aperte IP20
- Grado di protezione a porte chiuse IP30
- Accessibilità dal fronte
- Norme di riferimento IEC 62271-200, CEI EN 62271-103, CEI EN 62271-1, CEI EN 62271-102 e CEI EN 62271-105
Settori di riferimento:
- Centrali di produzione – Sottostazioni di energia – Trattamento Acque, Energie Rinnovabili
- Industria petrolifera, Oil & GAS – Metallurgie e Cementerie
- Ospedaliero – Farmaceutico
- Trasporti (Aeroporti, Metropolitale)
- Alimentari
- Telecomunicazioni, Datacenter

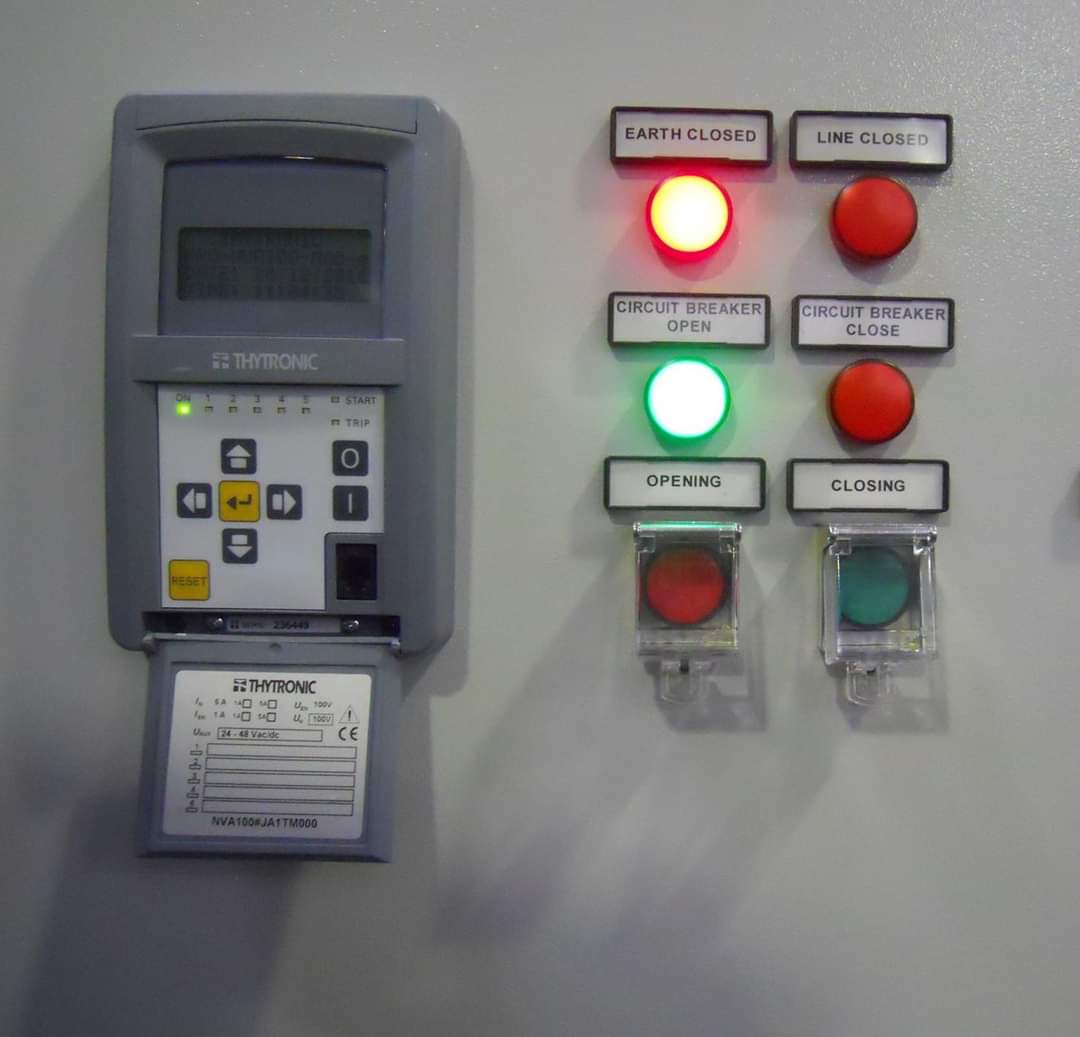

Relay di protezione disponibili:
TYTRONIC – ABB – SCHNEIDER – GENERAL ELECTRIC
Interruttori sezionatori disponibili:
ABB – SCHNEIDER – SIEMENS
