Power Technology

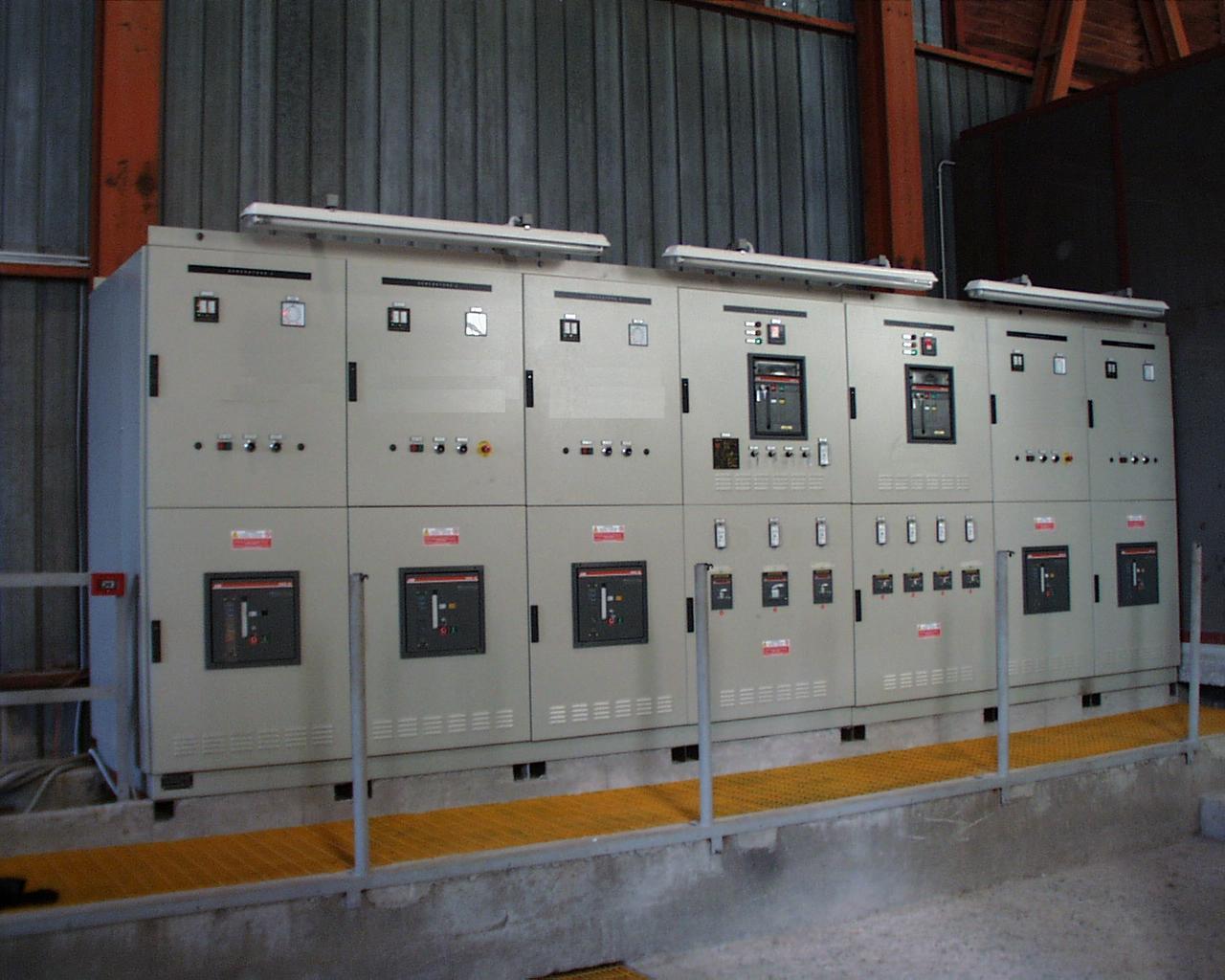

Power Center bassa tensione
Questi quadri sono installati in ambiti industriali, per la distribuzione dell’energia elettrica in bassa tensione, sono equipaggiati con interruttori di tipo Aperto (ACB) e Scatolato (MCCB) in esecuzione fissa o estraibile
Caratteristiche elettriche:
- Tensione Nominale fino 690Vac
- Tensione Nominale d’isolamento 1.000Vac

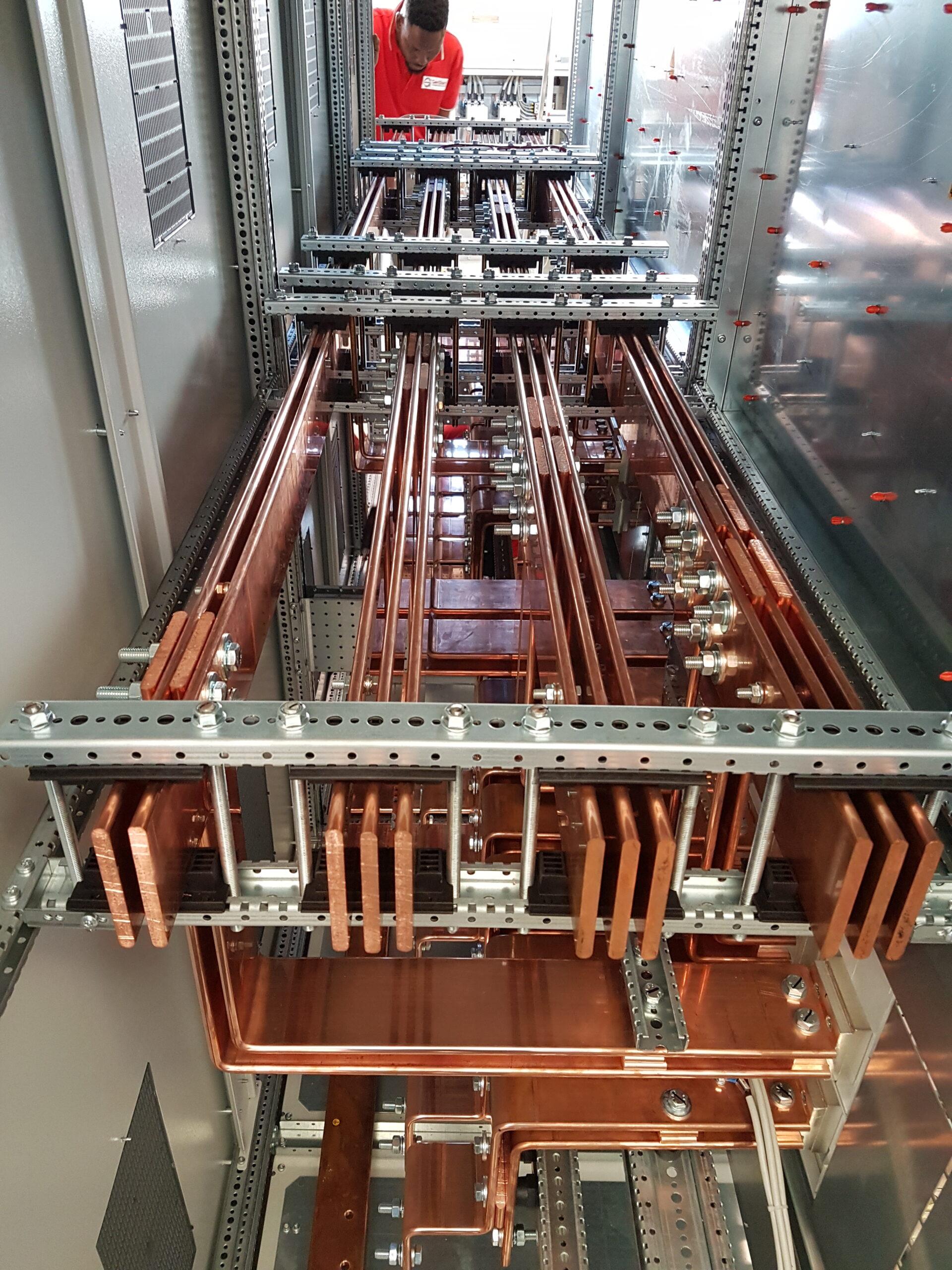

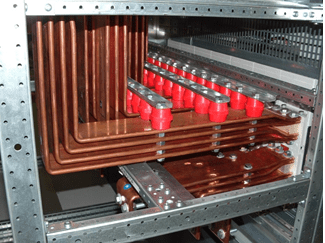

- Correnti nominali fino a 6.300A, (realizzate con sistemi sbarre in rame o alluminio)
- Correnti di breve durata Icc = 100kA (1s)
- Correnti di picco Ipk = 220kA
- Grado di protezione a porte aperte IP20
- Grado di protezione a porte chiuse Fino a IP54
- Forma di Segregazione 1 – 2 – 3A – 3B – 4A – 4b
- Temperatura Ambiente -5°C + 40°C,
- Umidità relativa massima 50% a 40°C
- Accessibilità posteriore ed anteriore
- Certificazione CEI EN 61439-1 e CEI EN 61439-2
Settori di riferimento:
- Centrali di produzione – Sottostazioni di energia – Trattamento Acque, Energie Rinnovabili
- Industria petrolifera, Oil & GAS – Metallurgie e Cementerie
- Ospedaliero – Farmaceutico
- Trasporti (Aeroporti, Metropolitale)
- Alimentari
- Telecomunicazioni, Datacenter
Quadri di distribuzione Primaria fino a 6.300A:
- Tensione Nominale fino a 1000Vac e 1500Vcc
- Frequenza 50-60 Hz
- Corrente nominale ammissibile di breve durata (1S) 100kA
- Corrente nominale di picco 220kA
- Tensione Nominale di tenuta impulso 8kV
Colorazioni ral a scelta e personalizzazioni varie, collaudo e certificazione dei quadri secondo: IEC 61439-1/2, CEI EN 61439-1, CEI EN 61439-2, CEI EN 60529, CEI EN 60865-1

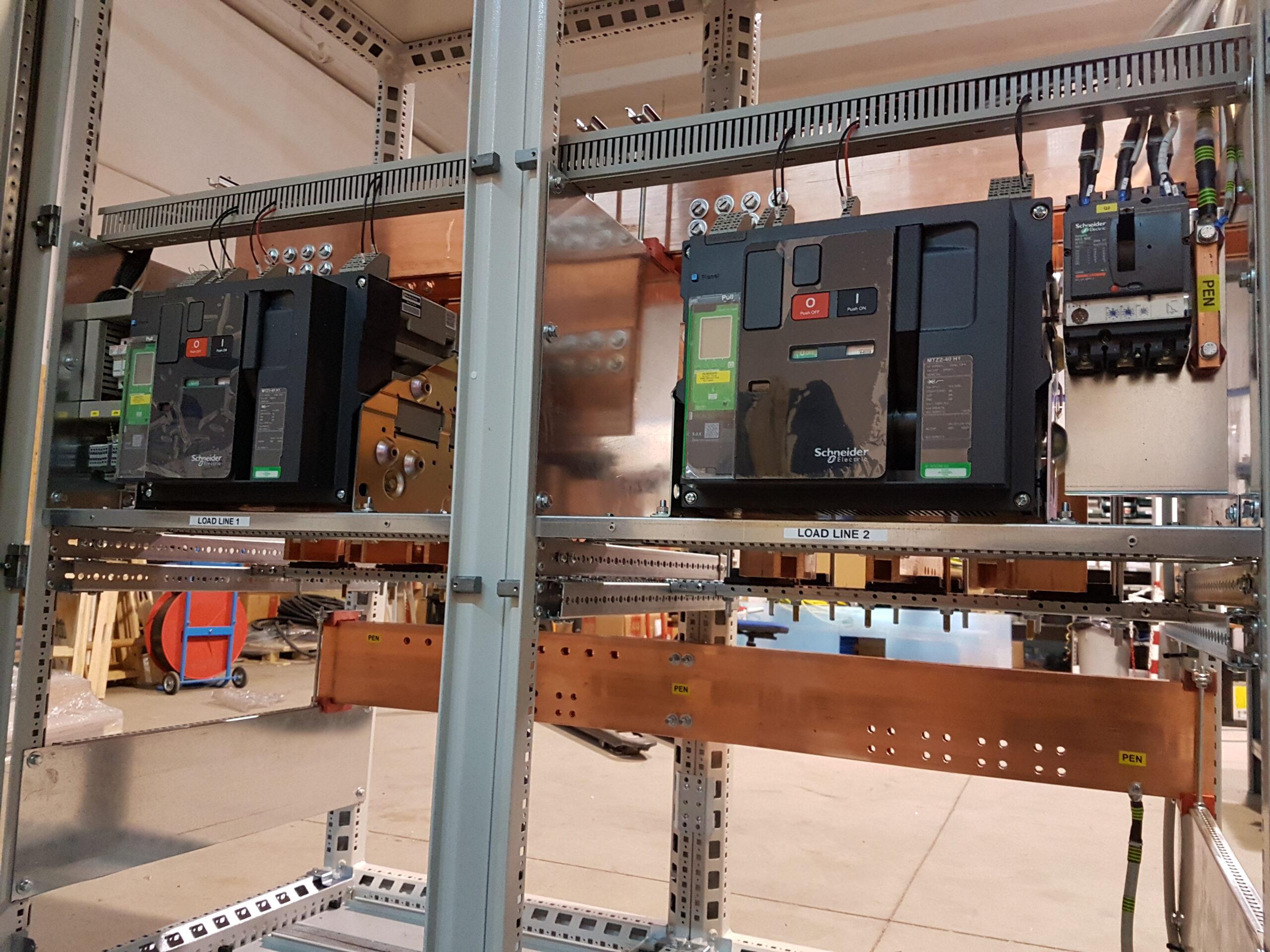

Brand Interruttori Utilizzati:
ABB, Schneider, Terasaki, Siemens

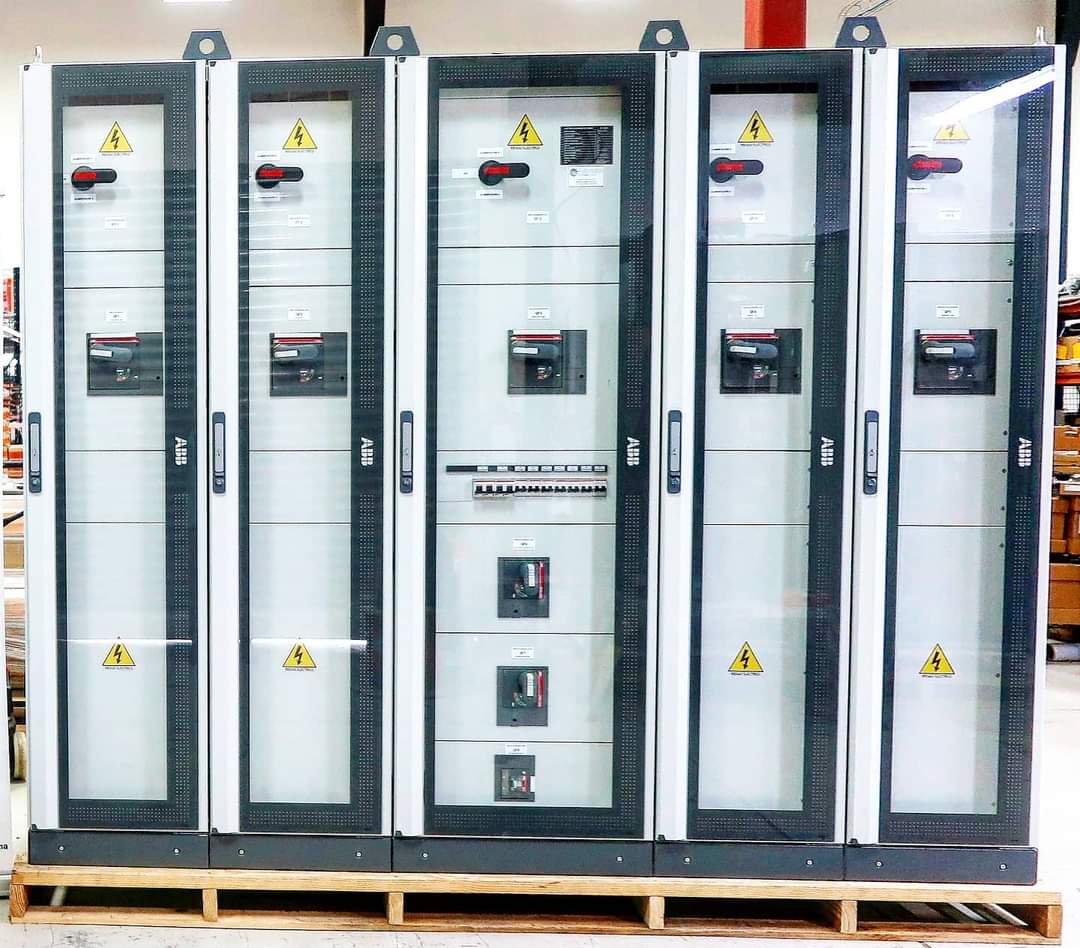

Quadri di distribuzione Secondaria fino a 1.600A:
- Tensione Nominale fino a 1000Vac e 1500Vcc
- Frequenza 50-60 Hz
- Corrente nominale ammissibile di breve durata (1S) 35kA
- Corrente nominale di picco 73,5kA
- Tensione Nominale di tenuta impulso 8kV
Con accessibilità frontale o posteriore, interruttori fissi o estraibili, e grado di protezione esterno fino a IP 55, colorazioni ral a scelta e personalizzazioni varie, collaudo e certificazione dei quadri secondo: IEC 61439-1/2, CEI EN 61439-1, CEI EN 61439-2, CEI EN 60529, CEI EN 60865-1
Brand Interruttori Utilizzati:
ABB, Schneider, Terasaki, Siemens
